BIM即建筑信息模型,是建筑工程领域先进的应用技术之一,也是城市轨道交通实现数字化建设的有力支撑,对于实现超高效机房科研目标具有重要意义。
BIM赋能宁波智慧轨交超高效机房科研项目
在宁波地铁5号线高效环控机房试点站项目中,选取了盎孟港站、三官堂站、兴庄路站开展科研试点,以制冷系统能效比不低于6.5,空调系统能效比不低于3.5为项目指标。
福加利用BIM高精度建模对机房设备及管道进行复原,并通过工厂车间管道预制、模块化制作及运输、现场模块拼装等,将原本至少需要10个工人20天的车站高效机房设备系统安装时间缩短为12个小时。
1.高效机房建模及改进
盎孟港站、三官堂站、兴庄路站冷冻机房面积狭小,施工难度大,传统的施工方式不仅耗时且不利于后期节能运营。

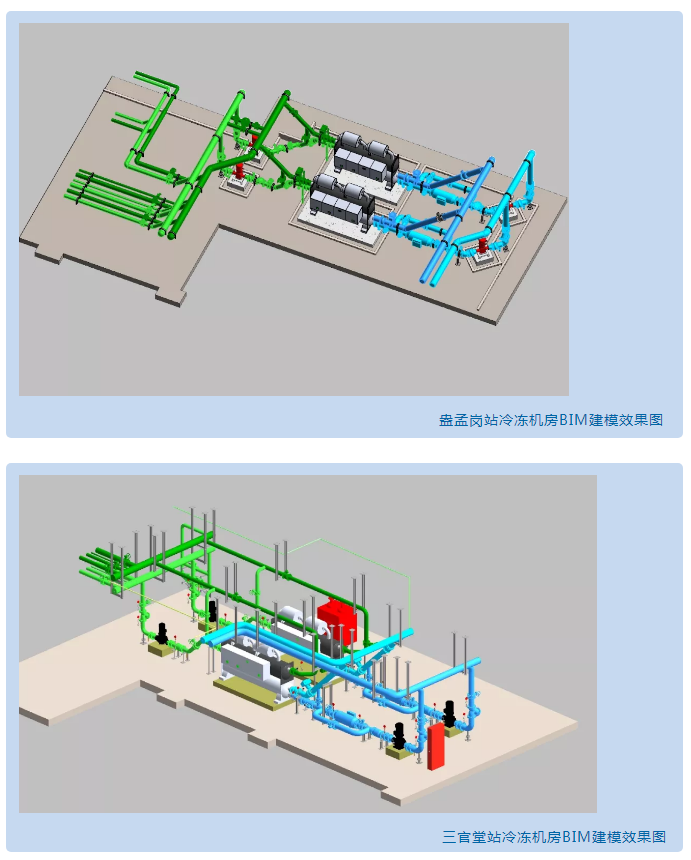

福加采用BIM装配技术结合高效机房节能技术,对三个站点的冷冻机房进行高精度建模和全专业深化设计,由广东水电二局精准施工,以搭积木的方式高效完成了冷冻机房的安装。
2.具体措施
基于BIM建模的装配式施工,根据每个机房的形状优化管路结构及走向设计,降低空调水系统阻力。
01 采用直通式全程水处理
02 采用135°弯头代替90°直角弯头设计
03 采用顺水三通代替直角三通设计
04 采用三流程冷水机组,冷冻水管与冷却水管两端分开布局,减少管长及弯头数量
05 重新布置冷水机组位置,采用水平直通式管路连接
06 采用供回水总管代替分集水器,减少管路长度
07 抬高立式泵基础高度,减少水泵出入口弯头数量
3.空调水系统阻力优化成果
基于BIM建模的装配式机房搭建,不仅大幅提高施工效率、提升工程质量、减少作业成本,对规范设计、施工,落实节能效果都具有显著的应用价值。
福加全生命期成本更低的智慧系统集成方案包括高效设备配置、主动寻优自控二次开发、输配系统优化及BIM预制、三方平台共同监测,BIM预制是其中关键一环,也是推动数智化工程建设的重要技术优势。
